實現功能

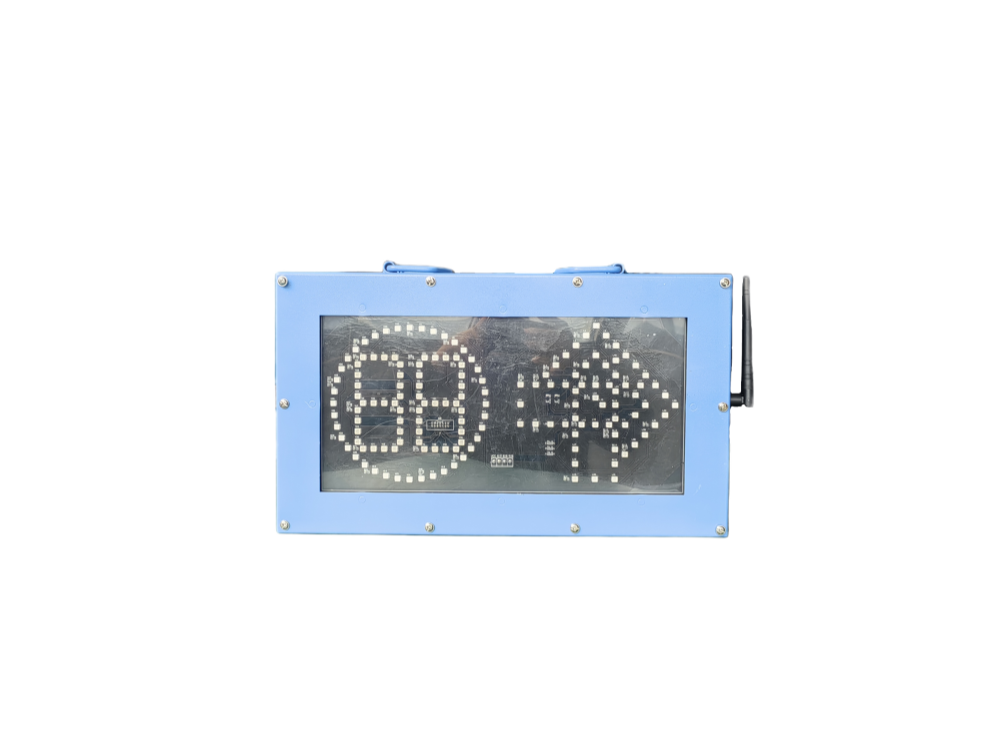

        礦用司控道岔裝置顯示器為礦用司控道岔裝置里的一部分。顯示器主控板根據采集到執行器上位置傳感器狀態顯示道岔到位狀態，當主控板無線端口接收到無線發射器發射的翻轉命令后，就會通過板上的繼電器控制礦用司控道岔裝置控制器上氣動電磁閥動作來控制執行器改變道岔的位置變化；礦用司控道岔裝置顯示器通過接口采集到位信號對到位和不到位狀態進行顯示；顯示當前道岔地址。

技術參數

1、供電參數

a）額定工作電壓：DC 13V；

b) 最大工作電流：≤1.35A；

2、無線信號參數：

a)通信協議：ZigBee；

b)調制方式：O-QPSK；

c)無線信號工作頻率范圍：2400MHz±50MHz；

d)無線信號發射功率：-25dBm ～ 0dBm（天線前）；

e)無線信號接收靈敏度：-75dBm；

f)無線發射距離：50m；

g)天線標稱增益：6dBi。（天線個數：1個；型號規格：6dBi 2.4G全向天線）

3、2路無源接點型開關量信號輸入：輸入不大于300Ω時，對應“1”，輸入不小于90kΩ時，對應“0”；

4、2路控制電源輸出（同時僅有1路輸出）：輸出電壓范圍：11.5V～12V，額定輸出電流：650mA。
